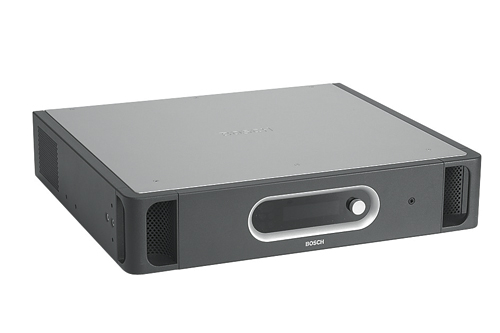

16路紅外線發射機 INT-TX16

       發射機適合裝入19英寸的機架或置于桌面，內有專用插槽，可以裝入一個模塊。發射機是Integrus系統的核心設備。它接受數字（來自DCN）或仿真的輸入信號，幷用這些信號調制載波，然后將調制的載波送到布置在房間中的輻射器上。

特點和優點

• 通用電源適合世界各地供電規格。

• 可以分配的信道數最多為4、8、16或32音頻信道。

• 適合與DCN或仿真系統，如：CCS800配合使用。

• 自動向所有音頻信道發出緊急信息。

• 在休息的時候，用輔助模式向所有信道播送音樂。

• 靈活的信道配置和信道質量模式，可以提高分配效率。

• 每個輸入可以分別調整輸入靈敏度，使輸入電平得到精確調整。

• 在測試模式下，為每個輸入/信道產生不同頻率的測試信號，隨信道的提高，測試聲調逐漸提高。

• 可以將另一臺發射機用“從動模式”分配信號，因此可以多房間使用。

• 內置小型紅外輻射器用于音頻的監聽。

• 輻射器和系統狀態通過顯示器指示。

• 發射機和系統的配置，通過一個顯示器和一個旋轉按鈕完成。

• 安裝人員可以為每臺發射機指定一個名字，以便識別。

• 可以為每個音頻信道分別指定一個名字，以便識別。名字可以從一個表中選擇，也可以手輸。

• 自動待機/運行功能。

• 信道數量與DCN系統中正在使用的信道數量自動同步。

• 19英寸（2U）機箱，可以裝入機架或置于桌面。

• 手柄方便搬運。

• 包括了19英寸機架的安裝板，可拆卸的底腳和安裝附件。

• CD－ROM形式的安裝和使用說明書。

• 包括電源線。

控制和指示

• 2×16字符的LCD指示器，顯示狀態信息和發射機的配置

• 旋轉按鈕用于瀏覽菜單和配置

• 正面盤上的電源開關

互連

• 歐洲式陽芯插座――電源插座

• 音頻數據母線插槽（H 15,陰）可插入平衡的音頻輸入和譯員模塊，或DCN接口模塊

• 4、8、16或32個蓮花式插口，輸入非平衡的音頻信號

• 2個XLR插座，用于輸入原始發言、緊急信息或音樂

• 一個接線板，用于向所有信道輸入緊急信息

• 3.5mm立體聲耳機插口，用于監聽輸入和信道

• 1個BNC插座，用于接收其它發射機的HF信號

• 4個BNC插座，用于向最多30個輻射器輸出HF信號

物理特性

安裝                ：裝入19英寸支架或置于桌面

                                   ：有可裝卸的底腳，方便桌面使用

尺寸（高8×寬×厚）：88×483×350mm   （35×190×138英寸）

19英寸機架使用，沒裝底腳

                                   ：92×440×350mm   （36×190×138英寸）

桌面使用，沒裝安裝板，有底腳

重量                          ：6.7kg（14.7磅）機架形式，沒裝底腳

                                   ：6.8kg（15.0磅）桌面形式，有底腳

外部裝飾                      ：銀黑色

電氣特性

非平衡音頻輸入            ：－6至＋6dBV，標稱

平衡音頻輸入             ：－6至＋18dBV，標稱

緊急開關連接器            ：緊急控制輸入

耳機輸出                   ：32歐姆至2k歐姆

HF輸入                        ：標稱1Vpp，最小10mVpp，75歐姆

HF輸出                        ：1Vpp，6VDC，75歐姆

市電電源                   ：90至260V，50至60Hz

電源功耗                    ：最大55W

電源功耗（待機）      ：29W
